一、金潤(rùn)寶類油聚合物水基淬火介質(zhì)介紹
近年來(lái)，洛陽(yáng)金潤(rùn)寶科技公司在類油聚合物水溶液淬火介質(zhì)和聚合物水溶液介質(zhì)兩方面進(jìn)行了開創(chuàng)性研究（以三個(gè)利為代表）， 形成了ZFQ-A 型，ZFQ-BI 型及 ZFQ-BII 型三個(gè)系列。前兩個(gè)為類油型，后個(gè) PAG 型，金潤(rùn)寶 ZFQ 系列聚合物淬火介質(zhì) 大冷卻速度和在 300℃冷卻速度及從 300℃到 200℃冷卻時(shí)間譜系（部 分）。這三個(gè)型號(hào)淬火介質(zhì)的 大冷卻速度是 15℃/s 至 151℃/s， 300℃冷卻速度是 6.4℃/s 至 47.4℃/s。基本上滿足了從各種高鉻鑄鐵（以 Cr28 為代表）到中碳中合金鋼和各種高碳高合金鋼淬火工藝的需求。其中，ZFQ-A 型有點(diǎn)（見表 12），它們的 大冷卻速度是 15℃/s 至 20℃/s，比快速淬火油的 114℃/s 和普通淬火油 的 83.5℃/s 要小很多。這是種超慢速類油聚合物淬火介質(zhì)。在內(nèi)是例！已成功地應(yīng)用于高鉻耐磨鑄件的熱處理生產(chǎn)中。
表1
|
淬火介質(zhì)
|
介質(zhì)溫度(°C)
|
性溫度(°C)
|
性時(shí)間(S)
|
大冷卻所在溫度(°C)
|
大冷速（°C/S）
|
300°C時(shí)冷速（°C/S）
|
到600°C時(shí)間（S）
|
到400°C時(shí)間（S）
|
到300°C時(shí)間（S）
|
到200°C時(shí)間（S）
|
|
水
|
/
|
30
|
688
|
1.62
|
545
|
203
|
111.5
|
2.1
|
3.2
|
3.9
|
5.1
|
|
快速淬火油
|
/
|
30
|
733
|
4.2
|
626
|
114.3
|
16.4
|
5.5
|
8
|
11.4
|
27.3
|
|
普通淬火油
|
/
|
/
|
/
|
/
|
545
|
83.5
|
6.5
|
/
|
/
|
/
|
/
|
|
風(fēng)冷
|
/
|
25
|
850
|
0.12
|
836
|
9.1
|
2.2
|
35
|
81.5
|
119.7
|
/
|
|
ZFQ-B I型水基淬火劑與水比例
|
1:4
|
38
|
590
|
16.2
|
512
|
66.6
|
7.2
|
15.8
|
19.7
|
25.5
|
48.9
|
|
1:5
|
37
|
612
|
13.24
|
538
|
77.6
|
7.2
|
13.5
|
16.7
|
22.7
|
45.2
|
|
1:6
|
30
|
721
|
6.18
|
609
|
90.1
|
9.9
|
7.8
|
10.6
|
15.3
|
34.8
|
|
1:7
|
30
|
643
|
11.48
|
553
|
78.3
|
9.6
|
12.3
|
15.2
|
19.8
|
39.2
|
|
1:8
|
31
|
762
|
3.42
|
626
|
106.5
|
10.3
|
5.2
|
7.8
|
12
|
31.4
|
|
1:9
|
30
|
755
|
4.08
|
605
|
108
|
10.8
|
5.8
|
8.3
|
12.8
|
31.9
|
|
1:10
|
30
|
765
|
3.52
|
616
|
106.5
|
27
|
5.3
|
7.5
|
9.8
|
23.1
|
|
1:11
|
30
|
638
|
11.42
|
538
|
83.5
|
14.1
|
11.9
|
14.7
|
18.2
|
34.6
|
|
1:12
|
29
|
729
|
5.73
|
586
|
105.6
|
16.4
|
7.2
|
9.6
|
12.8
|
27.5
|
表1 是 ZFQ-BI 類油聚合物淬火介質(zhì)的冷卻性。與 ZFQ-A 型 的區(qū)別是 大冷卻速度比較快，即從 66.6℃/s 至 108℃/s，300℃ 冷速是 7.2℃/s 至 27℃/s。而普通淬火油和高速淬火油的 大冷速 為 83.5℃/s 至 114.3℃/s。300℃時(shí)冷數(shù)為 6.5℃/s 至 16.4℃/s。 由此可見，淬火油的 大冷速帶和 ZFQ-BI 型的是重疊的，同時(shí)兩者 300℃的冷速也是接近的。這就提供了類油聚合物介質(zhì)代替淬火油的可能性。
從 2015 年 10 月開始，ZFQ-BI 型類油聚合物淬火介質(zhì)（濃度 15%），已成功地用于選礦廠半自磨機(jī)合金鋼襯板上（材料 ZG45Cr2NiMo）代替了原來(lái)淬火油，完解決了淬火開裂難題。
二、金潤(rùn)寶 ZFQ-BI 型類油聚合物水基淬火介質(zhì)在 Cr12 和 Cr12MoV 鋼制冷作模具的應(yīng)用

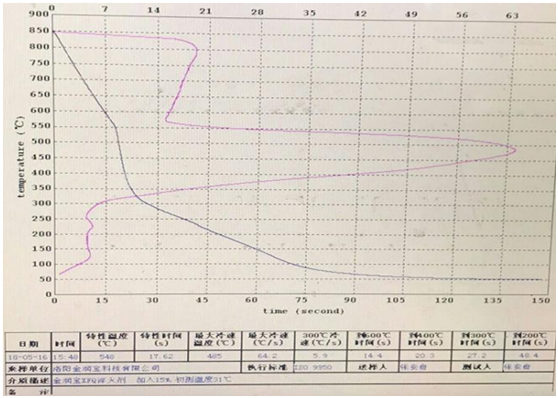

這里所指的冷作模具主要是指軋制焊接鋼管的軋輥，包括凸模和凹模。從今年春天開始，金潤(rùn)寶公司與石家莊市凱福軋輥有限公司進(jìn)行合作，進(jìn)行類油聚合物水溶液淬火介質(zhì)代替淬火油的生產(chǎn)性試驗(yàn)，獲得成功。Cr12MoV 鋼制凸 模（ 大重量 400Kg），淬火介質(zhì)應(yīng)用在 980℃加熱淬火后，硬度達(dá)到 HRC60 以上，沒有發(fā)生開裂現(xiàn)象，現(xiàn)在已投入大批量生產(chǎn)。為了降低成本，減少介質(zhì)的使用量，金潤(rùn)寶公司技術(shù)人員沒有采用表1中 ZFQ-BI 型淬火介質(zhì) 1:4 的配方，而是門為用戶量身定制的了與水配比為 15%的水溶液。其冷卻曲線如下圖：
1、 冷作模具的典型用鋼是 Cr12 型系列，應(yīng)用廣泛的有 4 個(gè)鋼號(hào)，即 Cr12、 Cr12Mo、Cr12MoV 和 Cr12Mo1V1。其中 Cr12MoV 鋼在軋制焊接鋼管的模具上用 的 好，使用壽命長(zhǎng)，性價(jià)比高。
2、金融寶公司開發(fā)的 ZFQ 系列聚合物水溶液淬火介質(zhì)（ZFQ-A 型及 ZFQ-BI 型為類油型，ZFQ-BII 型為 PAG 型）的 大冷速是 15℃/s 至 151℃/s，300℃ 冷速是 6.4℃/s 至 47.4℃/s，基本上滿足了從各種高鉻鑄鐵（以 Cr28 為代表） 到各種中碳中合金鋼和高碳高合金鋼（以 Cr12MoV 鋼系列為代表）淬火工藝的 需要。
3、金潤(rùn)寶 ZFQ-BI 型類油聚合物 15%水溶液（它的 大冷速是 64.2℃/s， 300℃冷速是 5.9℃/s，已成功地用于 Cr12MoV 鋼制焊接鋼管軋輥的淬火，代替 了淬火油，淬火后軋輥硬度大于 HRC60，沒有淬火裂紋。
4、金潤(rùn)寶科技公司在聚合物水溶液淬火介質(zhì)和類油聚合物水溶液淬火介質(zhì)方面的開創(chuàng)性研究及其生產(chǎn)應(yīng)用為當(dāng)前“堅(jiān)決打好污染防治攻堅(jiān)戰(zhàn)”，在熱 處理行業(yè)代替污染嚴(yán)重的淬火油，提供了技術(shù)及產(chǎn)品支持。
豫公網(wǎng)安備 41031102000386號(hào)
網(wǎng)站XML
題-2_zWXdZzS.webp "A2型水基淬火劑")
